みなさんこんにちは(・∀・)

スイフトでのカーライフをエンジョイしてるsugiです



早いものでスイフトを納車してあと少しで2年が経とうとしています

60万で売られていたどこにでもある”ごくごく普通の”ノーマルスイフトですが気づいたらあちこち弄っちゃって(笑)

いやー、クルマいじりって楽しいですね!!



ルームランプLEDにしたり

ヘッドライトをHIDにしたり

カーオーディオの取り付けにチャレンジしたり

まあ色々やりました(・∀・)



そして今回はいよいよスイフトにカーナビを取り付けていきたいと思います!!

スポンサーリンク
カーナビ取り付け完了

カーオーディオと違って配線が複雑で面倒な印象が強いカーナビですが、いざ挑戦!!

今回はスイフトにカーナビを取り付けてる様子を紹介しますが、国産車であれば手順は同じなのでこれからカーナビを自分で取り付けようと考えている方は参考にしてみてください

※こちらで紹介している方法はあくまで一例です。作業は自己責任でお願いします

カーナビってどれ買えばいいの?? おすすめは??

カロッツェリア(パイオニア) サイバーナビ AVIC-CZ900 7型 カーナビ

カーナビを選ぶ基準は人それぞれあると思いますが、個人的なおすすめはパイオニアの「楽ナビ」「サイバーナビ」です

価格で言えば楽ナビ

機能で言えばサイバーナビがおすすめです



今回はazur(アズール)というブランドの安いカーナビを取り付けますが、本音ではPioneerのサイバーナビが欲しかったです

2017年 売れ筋カーナビ比較表

カロッツェリア(パイオニア) 楽ナビ AVIC-RZ99 7型 カーナビ フルセグ/DVD/CD/SD/Bluetoothオーディオ カロッツェリア(パイオニア) サイバーナビ AVIC-CZ900 7型 カーナビ Clarion(クラリオン) NX616 Smart Accessリンク ワイド7型VGA 地上デジタルTV/DVD/SD AVナビゲーション NX616 パナソニック カーナビ ストラーダ CN-F1D ブルーレイ搭載 無料地図更新 フルセグ/VICS WIDE/SD/CD/DVD/USB/Bluetooth/Wi-Fi 9型 イクリプス(ECLIPSE) 7型 カーナビ AVN-SZ05i 地図自動更新/地デジ(フルセグ)TV/SD/CD/DVD/Bluetooth/Wi-Fi (2DINサイズ) ケンウッド(KENWOOD) カーナビ 彩速ナビ MDV-Z702
メーカー パイオニア 楽ナビ パイオニア サイバーナビ クラリオン パナソニック イクリプス ケンウッド
型番 AVIC-RZ99 AVIC-CZ900 NX616 CN-F1D AVN-SZ05i MDV-Z702
価格 ¥79,800 ¥124,793 ¥60,033 ¥125,000 ¥79,300 ¥90,385
画面サイズ 7インチ 7インチ 7インチ 9インチ 7インチ 7インチワイド
フルセグ対応
ハイレゾ音源
Blu-ray
CD/DVD
SD
iPhone/iPod
Bluetooth
地図更新 3年分無料 3年分無料 3年分無料 3年分無料 2年間無料  2種類あり
購入リンク Amazon

楽天市場

Amazon

楽天市場

Amazon

楽天市場

Amazon

楽天市場

Amazon

楽天市場

Amazon

楽天市場

とまあこんな感じです

さらに詳しく知りたい方は別記事で詳しく書いてますのでそちらを参考にしてみてください

カーナビではなくカーオーディオを取り付けたい方へ

スイフトにカーナビを取り付ける方法を紹介する前ににちょっとだけおさらい

私がスイフトを納車した時に付いていたオーディオを以前も紹介したと思いますが、忘れている方もいると思うのでもう一度紹介したいと思います



― 時は2014年

私がスイフトを納車した時にスイフトに付いていたのは…

なんと『カセットデッキ』だったのです,,,,,

th_スイフト カーステレオ

…いつの時代だよ

もう一度言います

スポンサーリンク

時は2014年

2014年ですよ???????

…おかしくないですか??

カセットテープ持ってないし…

そう。スイフトを納車した時はなんとカセットテープデッキだったのです



音質は軽トラより酷かったです

というかラジオ機能壊れてたし(笑)



音は篭ってるわラジオはノイズだらけでiPhone5の内蔵スピーカーの方が100倍マシでした

せっかく綺麗な状態のスイフトを納車して友達に自慢できるハズだったのに…

こんなダサいオーディオデッキではデートにも行けません!!(彼女いないけど)

って訳でスイフトを納車して早々にカーオーディオを交換したのでした

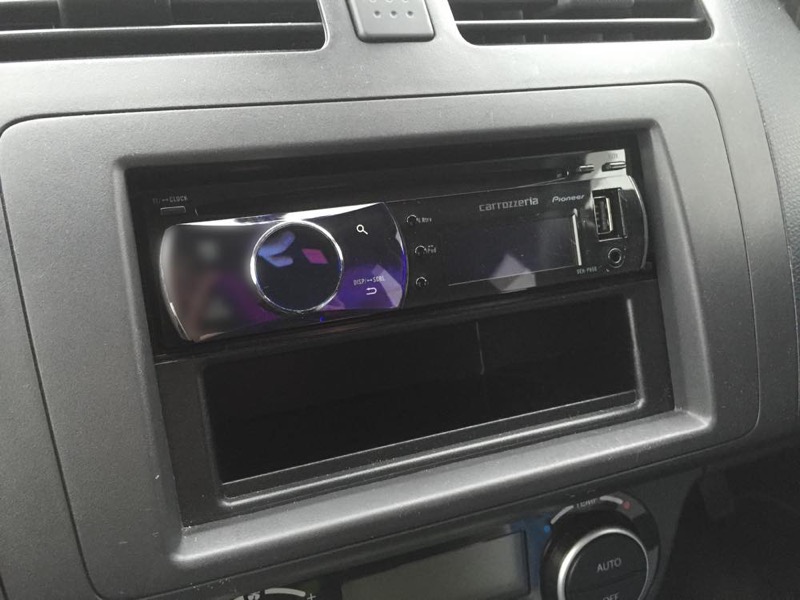

スイフト_カーナビ取り付け

さすがcarrozzeria!!

もう音が見違えました!!

ラジオの音だって篭ってない!!

純正カースピーカーのポテンシャルはカーオーディオデッキ・カーナビ側で引き上げることが出来るとこの時知りました



今回はカーナビに付け替えてしまいますが、別にカーオーディオにこれといった不満はありませんでした

むしろ音が良く気に入ってました

でも、内蔵型のカーナビが欲しくなっちゃったんですよ(笑)

欲しいと思ったら最後ですよ(・∀・)

カーナビ取り付けに必要な工具・道具

カーナビの取り付けに必要な工具・道具を紹介します

手元にない場合は用意しておいてください

カーナビ本体

これがないと始まりませんね(笑)

今回はazur(アズール)という激安カーナビを使っていきます!

型番は『ANX-614CH』

カーナビ取り付け完了

もともと激安カーナビですが、ガレージオフでさらに安く売られているのを偶然見つけたので2万円で入手!!

激安です(・∀・)



azureのカーナビは激安なのにフルセグ対応・USB直刺しでMP3の音楽データやMP4形式のフルHD画質の映像まで再生できるメディアに特化したカーナビになっています

なのでエンターテインメント性を重視したい方にマジでおすすめのカーナビです

あ、もちろんナビゲーション機能も付いていますよ!

車種別オーディオハーネス

これも絶対必要ですが、既にカーオーディオとかが付いてる場合には不要な場合もありますので、一度分解して確認しておきましょう

これは「オーディオハーネス」と呼ばれる変換コードで車種別に形状が若干異なります

エーモン AODEA(オーディア) オーディオハーネス ホンダ・スズキ車用(20P) 2207

今回はスイフトに取り付けますので「スズキ車用のオーディオハーネス」を購入すればOK

他車種の購入リンクも貼っておきますので参考までに

ドライバーセット

ドライバーは必須アイテムになります

カーナビの脱着とマウント時に使います

AC6088A 38in1特殊ドライバーセット トルクス ヘクスローブ 六角棒 Y型 三角ネジ 五角 ペンタローブ プラス マイナス iphone5 アイフォン ハッピーセット コンパクト

色々なサイズが入ったボックスドライバーセットを1つ車載しておくと何かと便利なのでおすすめ

内張り剥がし

エーモン 内張りはがし プラスチック製ソフトタイプ 1427

「内張り剥がし」はインパネを外す際に使います

あと地デジのアンテナフィルムを貼ったりGPSを取り付ける時にピラーを剥がすのにも使います



エーモン工業から発売されている内張り剥がしは強度があっておすすめです



今後ドアを外したり、スピーカー交換やデッドニングを予定している方は「内張り剥がし5点セット」を買っておくと汎用性が高いのでおすすめ

養生テープ

新車やインパネが傷つきやすい光沢仕様の場合は必須になります

ダイヤテックス パイオランクロス 養生用テープ 緑 50mm×25m Y-09-GR [マスキングテープ]

スポンサーリンク



特に新型プリウスとか、カーボンシートとかを自分で貼っている方は傷が付きやすいので養生テープを活用することを推奨します

結束バンド

結束バンドは配線を束ねるのに使います

ELPA 結束バンド ワンタッチロック方式 200mm 100本入 ホワイト KBF-200100C(W)

あまり必要性はありませんが、GPSアンテナが付属している場合は用意した方が良いと思います

バックカメラはカーナビ取り付けと一緒にやるのがおすすめ

カーナビを取り付けるならバックカメラの取り付けも一緒に検討してみてはいかがでしょうか

【一年保証42万画素 夜でも見える】防水/カラーCMDレンズ採用バックカメラ (A0119N)

バックカメラはカーナビより外すパーツが多いですが、面倒なことは一緒にやってしまうと便利です

バックカメラの取り付け方法は別記事で詳しく紹介しています



カーナビを取り付ける方法

さて、役者(道具)が揃ったところでカーナビの取り付けをやっていこうと思います。

先ほども紹介したazurのカーナビを使います。

azur nx614chレビュー



※ここから画像を一部前の記事より引用します。

まずは前から付いていたカーオーディオの取り外しから。

インパネの外し方は過去記事で『スイフトのカーオーディオを交換してみた』を参照して下さい。



スイフトのインパネの外し方

まずは助手席のグローブボックスを開いて、その側面にこのようなネジがあるので、それを取り外します。

スイフト カーオーディオ 取り付け・取り外し 方法 (3)

こちらのネジ外したら、エアコン吹き出し口辺りを押さえて手前に強めに引っ張ります。

するとインパネが少し浮きます。

そこの間に内張り剥がしを入れて外していきます。

この時、周りに養生テープを使っておくと便利です。

スイフト カーオーディオ 取り付け・取り外し 方法 (1)

はじめて外す際は少し力を入れないと外れないかもしれません。

どうしても外れない場合には、他に留まっているネジやクリップがないかを念入りに確認しておきましょう。



スイフトの場合も、ハザードの配線がこんな感じで出てきているので↓

注意して引っ張らないと断線する恐れがありますので、ただただ引っ張れば良いというものではないので注意しながら作業を進めて下さい。

スイフトカーナビ取り付け方法02



ハザード配線は、摘んで引っ張れば外れます。

同様に、元々付いていた方のカーオーディオの配線も外していきます。

スイフト カーオーディオ 取り付け・取り外し 方法 (9)

するとこんな感じで外れてくれます↓

アルミ板とカーオーディオがくっついているので、ドライバーで外していきます。

スイフト エアコンパネル取り外し方法

カーオーディオのデッキを取り外すとこんな感じになります。

だいぶスッキリしましたね。

スイフト インパネ外し方

carrozzeriaさん、いままでお世話になりました^^



カーナビの取り付け方法

さて、いよいよカーナビの方を取り付けていきたいと思います。



スイフト カーナビおすすめ

まずは取り外したのと同じ要領でカーナビをアルミ板にマウント(固定)していきます。

スイフト カーナビ 作業 スイフト カーナビ取り付け方法

取り付け完了です。

そしたら、側面のネジ穴の部分とか適当な場所にアース接続をしておきます。

アース接続は重要ですのでちゃんとやりましょう。

こちらがアース接続配線です↓

スイフト カーナビ取り付け アース接続について

たまにアース接続をプラスチック部分に固定して満足している人がいますがそれは間違いです。

要するに電気を逃しているので、両方が金属に露出している部分に挟む必要があります↓

スイフト アース接続完成図

アース接続が終わったところでカーナビ本体側の準備は終わりです。

あとは付属してきたケーブルをカーナビ本体の後ろ側に繋いでおきます。

GPSと地デジアンテナの配線は後ほど取り付けるのでとりあえず保留で大丈夫です。



カーナビの配線方法

あとは、クルマ側にあるオーディオハーネスケーブルとカーナビ側の配線を同色ケーブル同士を繋げていきます。

これは別に間違ってもショートとか爆発しないので安心してやって下さい。

とりあえず同じ色同士を繋げればOKです。

優しいカーナビやオーディオハーネスケーブルには説明タグが付いているので分かりやすいです。

スイフトカーナビ取り外し

パパっと繋ぎます。

スイフト カーナビ取り付け 配線

ぐちゃぐちゃしてますが一応繋ぎました。

スイフト カーナビ取り付け 自分で

オーディオと電源の配線が終わったら、本体からUSBケーブルが出っ張っていたので、その配線をグローブボックス下から伸ばして助手席側に出して両方テープで固定します。

スイフト ハーネス 種類 カーナビ USB



GPS信号受信機の取り付け方法

さて、ここからの作業に抵抗がある方が多いはず。

新しいクルマや高いクルマだと、エアバッグが入っている場合には別途調べて作業して下さい。

私のスイフトは安くて古いので余裕で外せます。

こういうとき古いって便利です。

フロントピラーを外していきます。

こちらも内張り剥がしを使うと簡単に外れます。

%e3%83%95%e3%83%ad%e3%83%b3%e3%83%88%e3%83%94%e3%83%a9%e3%83%bc%e5%a4%96%e3%81%97%e6%96%b9

フロントピラーの外し方は、上の方から下側に力を入れるとフロントピラーが浮くので、浮いたら手前に引くと外れます。%e3%82%b9%e3%82%a4%e3%83%95%e3%83%88-%e3%83%95%e3%83%ad%e3%83%b3%e3%83%88%e3%83%94%e3%83%a9%e3%83%bc%e5%a4%96%e3%81%97%e6%96%b9

フロントピラーが外れたら、まずはGPSから取り付けをやってきます。

こちらは、GPS信号を受信するGPSアンテナになります↓

GPSアダプタ取り付け風景



GPSアンテナなので、カーナビで現在位置を取得する為の大切な装置ですので確実に取り付けて下さい。

だいたい助手席側付近に取り付けるように説明書きがあると思うので説明に沿って取り付けます。

取り付けイメージはこんな感じ↓

スイフト GPSアダプタ取り付け

配線は先ほど外したフロントピラーの下側に配線を入れてやるとグローブボックス付近に出てくるので、それをカーナビ側まで引っ張っていって接続すればOKです。

スイフト インパネ分解

また、カーナビのGPSがたまに受信されなかったり、道路案内を違う道(隣の道を案内)していたりということがある場合には、下にGPSマットを敷くと改善される場合があるのでそちらを試してみると良いと思います。



地デジアンテナフィルムの貼り方

最後に地デジアンテナフィルムの貼り付けです。

まずは地デジアンテナフィルムを貼り付ける場所を綺麗に拭いておきましょう。

地デジアンテナフィルムは特殊なシールっぽいので、剥がして貼り直しが出来ません。

一発勝負です。

失敗しないよう説明書を読みながら進めます。

カーナビ 地デジフィルムアンテナ設置方法

まずはシールを剥がして窓に貼り付けます。

中古のカーナビを買う際には、こちらが付属しているかを予め確認しておきましょう。

この商品の名称は、地デジフィルムアンテナです。

店頭で新品を買うと3千円前後しますが、Amazonは安いので、初めての方も失敗したら死ぬとか思わないで気軽にやってみてほしいです。

気に入らなければ、もう1セット買って貼り直せばいいだけなので。





また、地デジアンテナフィルムを貼るのに失敗して剥がす場合には普通には剥がれませんのでシール剥がしを使うことをオススメします。



こんな感じで無事に貼る事ができました↓



スイフト カーナビシール貼り付け

そしたら、地デジアンテナを貼り付けます。

スイフト インパネ取り外し方法地デジアンテナを取り付けたら、先ほどGPSの配線をと同じところからカーナビ側に引き込みます。

スイフト インパネ分解

あとはフロントピラーのカバーを閉めれば地デジとGPSの配線は完了です。

スイフト 地デジアンテナ取り付け完成

フィルムアンテナの完成イメージはこんな感じです。

まあ、初めてにしてはまずまずではないでしょうか♪



仮止めしての動作確認は大事

あとはGPSと地デジの配線をカーナビに接続して動作確認です。

エンジンをかけて…

スイフト カーナビ取り付け方

オォォーーー

映りました。

これで完成です。



地デジの方もちゃんと映りました。

地デジが映ったのは感激。

しかもフルセグですよ?フルセグ!

ワンセグじゃないから画質が(・∀・)イイ!!

これには大満足です。

スイフト地デジカーナビ



今回は中古のカーナビを買ったということもあり、はじめてのカーナビ取り付けだったのでちゃんと施行出来るか不安でしたが、なんとか無事に取り付ける事ができました。

万一、映らないとか、動作に問題がある場合があるので、完全に取り付ける前の動作確認は重要です。



意外と初心者でもやり方とコツさえ押さえていれば出来るものでした。

簡単ではありませんでしたが、やってやれないことは無いですね。

カーナビの取り付けを他所でお願いするとカーナビ代に+2〜3万は工賃で取られるので、貧乏な私は自分で取り付けをやってみたのでした。

これからカーナビを取り付けようと思っている方の参考になれば嬉しいです。

では。



カーナビはAmazonもいいけど楽天市場が安い


カーナビの購入を検討していて、自分で取り付ける予定の方にアドバイス。

カーナビはカー用品店で買うよりもAmazonや楽天市場で買った方が安い場合が多いです。

気になる機種があったらまずは一度値段を調べてみると良いと思います。



カーナビはどうしてもお高い商品ですので、買い損をしないように頑張ってください。

では。

【楽天市場】カーナビを探す



余談

今回、azurのカーナビをガレーオフで中古にて購入した訳ですが実はこれ、壊れていました。

症状はCDを飲み込んで出てこなくなるのと、何故かラジオが聴けない…

それに気づいたのが完全に取り付けが終わった時だったので、ショックを受けると同時に返品も考えましたが、地デジアンテナフィルム貼っちゃったし…

とか考えながらガレーオフで交渉してみることに。

私は取り外しての返品は面倒なので、その分の何割かを値引きで対応してくれないか。

とお願いしたところ、なんとこのナビ、タダで貰っちゃいました。

別にタダで貰うつもりはなかったのですが…

以上、ガレーオフさんの神対応でした。※別にクレームとか入れてないですからね。

中古のメリットは安さですが、どうしても壊れた時に自分で対応出来るかどうかで価値が決まってくるような気がします。

今回は運良くタダでazurのナビをゲットしましたが、中古のカーナビを購入して自分で取り付けた際のトラブルとかが面倒そうなので出来るだけ新品のカーナビを買うことを皆さんにはおすすめして終わりたいと思います。
